輪廓儀是對物體的輪廓、二維尺寸、二維位移進行測試與檢驗的儀器。在汽車制造和鐵路行業的應用十分廣泛。通過儀器的觸針與被測表面的滑移進行測量的，是接觸測量。其主要優點是可以直接測量某些難以測量到的零件表面，如孔、槽等的表面粗糙度，又能直接按某種評定標準讀數或是描繪出表面輪廓曲線的形狀，且測量速度快、結果可靠、操作方便。但是被測表面容易被觸針劃傷，為此應在保證可靠接觸的前提下盡量減少測量壓力。

主要功能
可測量各種槽形零件的槽深、槽寬及各種倒角的角度、寬度、深度、圓角的半徑、位置等參數。雙溝/單溝軸承套圈的測量，可測零件的圓心位置、半徑、溝形偏差、圓心距、圓邊距等參數。

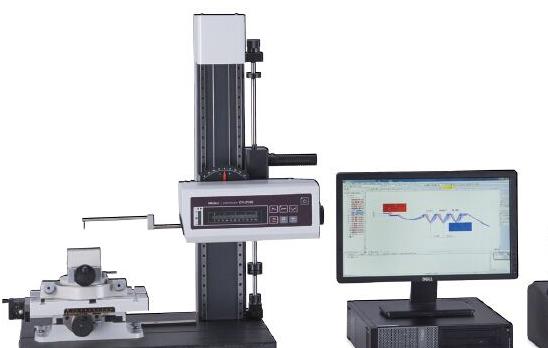

配圖來源網絡

適用范圍
輪廓儀廣泛應用于機械加工、汽車、摩托車、精密五金、精密工具、刀具、模具、光學元件等行業。適用于科研院所、大專院校、計量機構和企業計量室、車間。
汽配行業：可測汽車、摩托車、壓縮機的活塞、活塞銷、齒輪和氣門頂桿的母線參數，還可測量各種斜形零件的參數。
軸承行業：可測內外套圈的密封槽形狀(角度、倒角R、槽深、槽寬等)；各種滾子軸承的滾子和套圈母線的直線度、凸度、角度、對數曲線；滾針軸承、圓柱滾子軸承、直線軸承套圈滾道的直線度；球軸承溝道的溝曲率半徑、溝形偏差、溝邊距；雙溝軸承的溝心距；四點接觸軸承(桃形溝)的溝心距和溝曲率半徑、溝形偏差等。
電機行業：電機軸的直線度，電機殼體、電機轉子的各項溝形參數等

使用環境要求
1、 環境要求：溫度：10～30℃；相對濕度：＜85%
2、 功率需求：約400W；交流220V±5%，50Hz。
