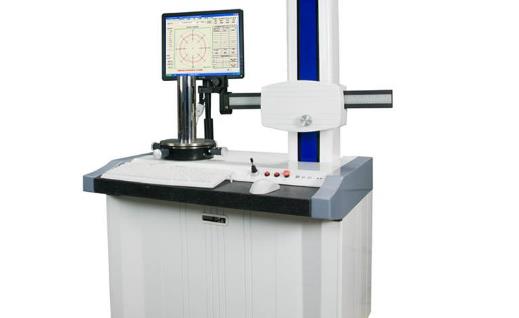

圓度儀是一種利用回轉軸法測量工件圓度誤差測量工具。它分為傳感器回轉式和工作臺回轉式兩大類型。 圓度儀的測量系統是由傳感器、放大器、濾波器、輸出裝置組成。若儀器配有計算機，則計算機也包括在此系統內。

圓度儀它具有以下的特點：
1.最先進的補償算法，對Z軸精度進行補償；
2.可評定錐形柱體的輪廓度（小錐體）；
3.氣浮運動軸系，精度保持長久；
4.Z軸光柵計數；
5.關鍵件采用特殊去應力合金材料及特殊的去應力處理工藝，精度保持長久；
6.業內領先的高精度采集控制系統，控制系統所有電路按軍品標準設計、生產及驗收，能在很寬的溫度范圍內使用；
7.模塊化設計使用戶維護成本降到最低；
8.嵌入式PC保證用戶連續工作，性能超越工控機圓度的測量方法。

圓度儀

下面法柯小編來介紹下圓度儀常用的測量方法：
1.回轉軸法
利用精密軸第中的軸回轉一周所形成的圓軌跡（理想圓）與被測圓比較，兩圓半徑上的差值由電學式長度傳感器轉換為電信號，經電路處理和電子計算機計算后由顯示儀表指示出圓度誤差，或由記錄器記錄出被測圓輪廓圖形。回轉軸法有傳感器回轉和工作臺回轉兩種形式。前者適用于高精度圓度測量，后者常用于測量小型工件。按回轉軸法設計的圓度測量工具稱為圓度儀。

2.三點法
常將被測工件置于V型塊中進行測量。測量時，使被測工件在V形塊中回轉一周，從測微儀讀出最大示值和最小示值，兩示值差之半即為被測工件外圓的圓度誤差。此法適用于測量具有奇數棱邊形狀誤差的外圓或內圓，常用兩角為90o、120 o或72 o、108 o的兩塊V型塊分別測量。

3.兩點法
常用千分尺、比較儀等測量，以被測圓某一截面上各直徑間最大差值之半作為此截面的圓度誤差。此法適于測量具有偶數棱邊形狀誤差的外圓或內圓。

4.投影法
常在投影儀上測量，將被測圓的輪廓影像與繪制在投影屏上的兩極限同心圓比較，從而得到被測件的圓度誤差。此法適用于測量具有刃口形邊緣的小型工件。

5.坐標法
一般在帶有電子計算機的三坐標測量機上測量。按預先選擇的直角坐標系統測量出被測圓上若干點的坐標值，通過電子計算機按所選擇的圓度誤差評定方法算出被測圓的圓度誤差。
