霍梅爾-艾達米克 opticline C1000
大型軸類件的測量方案件
C1014和C1023軸類件測量系統可測量的工件較大直徑是140/230 mm，較大長度1000 mm，工件較大重量 40 kg。 所以此系列較適合于曲軸、大型齒輪軸和萬向節軸的測量。

CONTOUR 1000 系列的測量儀雖然測量能力大，但結構卻非常緊湊，在注重人性化設計的同時，兼顧結構的緊湊性，操作舒適而方便。

這一測量方案為用戶提供了一系列的較高配置，如：一個安裝了供電元件和測量及分析電腦的空調柜；一個高度可調的19" TFT顯示屏；一個可上鎖、帶抽屜的存放柜，用于放置打印機、工具和附件。

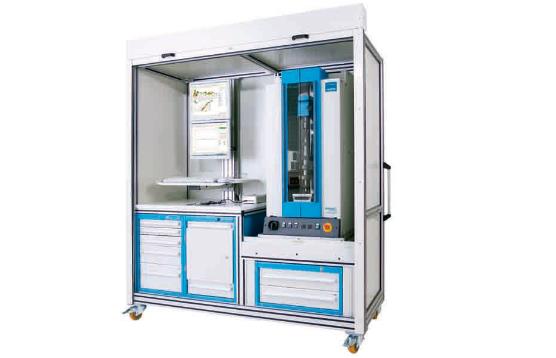

霍梅爾軸類光學測量機

測量系統可根據用戶要求配置滑門，或光柵和卷簾門。
工件通過莫氏錐緊固，尾架一端有一個位置數顯窗口，所以定位非常簡單。
配置光柵的測量系統，在實現快速上下料的同時，保證了操作員的較大安全。必要時集成在內的卷簾門能為測量系統提供一個全封閉的保護。
光學測量和接觸式測量融合在一個系統內訂購CONTOUR 1000測量系統時可以選配一個BTS 150接觸式探測系統，用于測量長度和端面跳動。這種集光學和接觸式測量于一身的測量系統柔性大，應用廣。
接觸式探測系統適合于同心位置和外輪廓的測量；測量端面跳動時，接觸式探測系統則能和光學傳感系統相輔相成，互為補充。

測量能力：
- 較大直徑230 mm
- 較大長度1000 mm
- 工件較大重量40 kg
精度 / MPE:
- 直徑: (2 + D[mm]/100) μm
- 長度: (5 + L[mm]/100) μm
重復精度:
- 直徑: 0.5 μm
- 長度: 3 μm
供貨范圍
- 測量設備
- 集成在測量設備內的測量和分析電腦
- 基于Windows操作系統的TURBO OPTIC V.3 軟件
- 標準夾具和附件
- 測量設備在制造商廠方經過驗收，驗收工件是霍梅爾-艾達米克有限公司通過認證的標準軸
- 設備資料
- 軟件和硬件手冊
