粗糙度儀檢測過程中的針描法又稱觸針法。當觸針直接在工件被測表面上輕輕劃過時，由于被測表面輪廓峰谷起伏， 觸針將在垂直于被測輪廓表面方向上產生上下移動，把這種移動通過電子裝置把信號加以放大， 然后通過指零表或其它輸出裝置將有關粗糙度的數據或圖形輸出來。

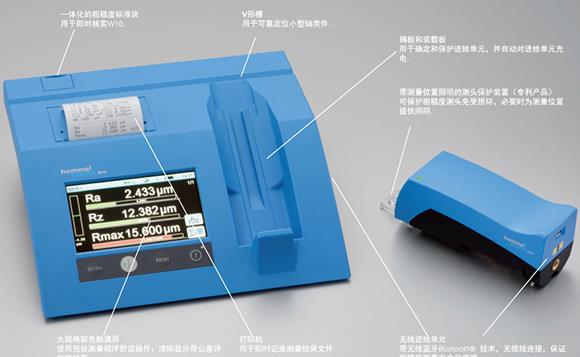

霍梅爾粗糙度儀

采用針描法原理的表面粗糙度測量?jī)x由傳感器、驅動器、指零表、記錄器和電感傳感器是輪廓儀的主要部件之一，在傳感器測桿的一端裝有金剛石觸針，觸針尖 端曲率半徑r很小，測量時將觸針搭在工件上，與被測表面垂直接觸，利用驅動器以一定的 速度拖動傳感器。由于被測表面輪廓峰谷起伏，觸狀在被測表面滑行時，將產生上下移動。此運動經支點使磁芯同步地上下運動，從而使包圍在磁芯外面的兩個差動電感線圈的電感量發生變化。傳感器的線圈與測量線路是直接接入平衡電橋的，線圈電感量的變化使電橋失 去平衡，于是就輸出一個和觸針上下的位移量成正比的信號，經電子裝置將這一微弱電量的變化放大、 相敏檢波后，獲得能表示觸針位移量大小和方向的信號。此后，將信號分成三路：一路加到指零表上， 以表示觸針的位置，一路輸至直流功率放大器，放大后推動記錄器進行記錄；另一路經濾波和平均表放大 器放大之后，進入積分計算器，進行積分計算，即可由指示表直接讀出表面粗糙度Ra值。

當鐵芯處于差動電感線圈的中間位置時，指零表指針指示出零位，即保證處于電感變化的線性范圍之內。所以，在測量之前，必須調整指零表，使其處于零位。經過噪聲濾波和波度濾波以后，剩下來的就是與被測表面粗糙度成比例的信號，再經平均表放大器后，所輸出的電流I與被測表面輪廓各點偏離中線的高度y的絕對值成正比，然后經積分器完成的積計算，得出Ra值，由指零表顯示出來。這種儀器適用于測定0.02-10μm的Ra值，其中有少數型號的儀器還可測定更小的參數值，儀器配有各種附件，以適應平面、內外圓柱面、圓錐面、球面、曲面、以及小孔、溝槽等形狀的工件表面測量。測量迅速方便，測值精度高。
