關節臂三坐標測量儀在模具行業的應用特點
發布時間：2021.12.09 閱讀量：1353
關節臂三坐標測量機主要用于測量機械、汽車、航空、軍工、家具、工具樣機、機床等中小型附件、模具等行業的箱體、機架、齒輪、凸輪、蝸輪、蝸桿、葉片、曲線和曲面。它還可以應用于電子、五金、塑料等行業，檢測工件的尺寸、形狀和形位公差，從而完成零件檢測、形狀測量、過程控制等任務。
關節臂三坐標測量機在模具工業中應用廣泛。它是設計開發、測試和統計分析的現代智能工具，也是模具產品質量和技術保證的有效工具。目前使用的三坐標測量機主要有橋式三坐標測量機、龍門式三坐標測量機、橫臂式三坐標測量機和便攜式三坐標測量機。測量方法可分為接觸式和非接觸式。蒂豪機械是本的主要產品，主要有機床主軸、旋轉頂針、螺桿、軸類加工、數控車床加工、刀柄、刀桿、夾頭連桿等。

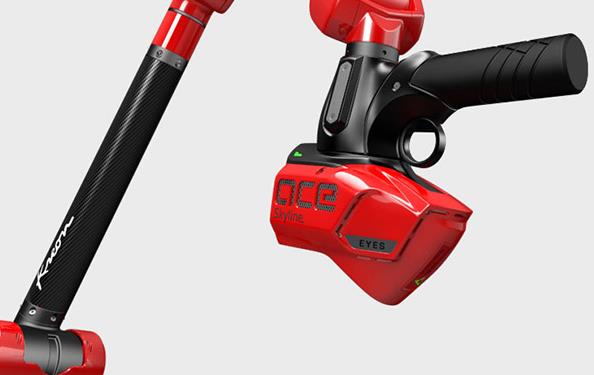

關節臂三坐標
如果模具型腔與導柱導套配合有偏差，可通過關節臂三坐標測量機找出偏差值進行校正。模具型芯和型腔的輪廓加工后，許多鑲塊和局部曲面需要電極在電脈沖上加工，因此電極加工質量和非標準曲面質量成為模具質量的關鍵。因此，有必要用三坐標測量機測量電極的形狀。三坐標測量機可以利用三維數字模型的輸入，對成品模具與數字模型之間的定位、尺寸、相關形位公差、曲線曲面進行測量和比較，并輸出圖形報告，直觀、清晰地反映模具的質量，形成完整的成品模具檢驗報告。當一些模具已經使用一段時間，需要進行磨損校正，但沒有原始設計數據（即數模）時，可采用截面法采集點云，按規定格式輸出，并在建模前對探頭半徑進行補償，達到完美的修復效果。
當某些曲面的輪廓既不是圓弧也不是拋物線，而是一些不規則曲面時，可用粘土或石膏作底胚手工制作。然后用關節臂三坐標測量機測量各截面的截面線、特征線和分型線，并以指定的格式輸出。對探頭半徑進行補償后，成型過程平穩，從而設計制造出新的模具。
三坐標測量機以其高精度、高柔性和優良的數字化能力，已成為現代制造業特別是模具行業設計、開發、制造和質量保證的重要手段。關節臂三坐標測量機在模具工業中扮演著兩個重要的角色。
首先，CMM可以為模具行業提供質量保證，是模具制造進行測量和測試的選擇。關節臂三坐標測量機在處理不同工作時的靈活性和高精度使其成為一個仲裁者。在為過程控制提供尺寸數據的同時，關節臂三坐標測量機還可以提供進貨檢驗、客戶質量檢驗、量規檢驗、模具工件檢驗等附加性能。天豪機械是的主要產品，主要有機床主軸、回轉套圈、絲桿、軸加工、，數控車床加工，刀柄，夾頭連桿。高度靈活的三坐標測量機可在車間環境中配置，直接參與模具加工、裝配、試模和維修的各個階段，提供必要的檢測反饋，減少返工次數，縮短模具開發周期，從而終降低模具制造成本，使生產進入可控狀態。
其次，三坐標測量機是一種理想的數字化工具，具有很強的反求工程能力。通過將三坐標測量機探頭與不同結構的三坐標測量機相結合，可以快速、準確地獲取工件表面的三維數據和幾何特征，特別適用于模具設計、樣品復制和損壞模具的修復。另外，關節臂三坐標測量機的接觸式掃描探頭利用測量軟件提供的強大掃描功能，可以復制具有自由曲面形狀特征的復雜工件的CAD模型。無需任何轉換，可直接由各種CAD軟件進行識別和編程，大大提高了模具設計的效率。
具體來說，在模具制造使用關節臂三坐標測量機完成設計和檢測任務時，應注意測量基準的選擇、探頭的標定和選擇、測點和測位的規劃、坐標系的建立、環境影響等因素。這些因素中的每一個都足以影響測量結果的準確性和效率。三坐標測量機在模具生產中的應用是不可預期的，有些模具設計需要用到三坐標測量機?？梢源蟠筇岣吣＞咴O計的效率，精度也會大大提高。
