JC系列顎式破碎機

上海山美股份JC系列顎式破碎機是采用專業的破碎技術和研究成果，在幾十年的顎式破碎機設計制造經驗的基礎上，采用有限元分析方法成功開發的新一代產品，具有多種不同型號，可滿足廣泛應用的高要求。作為粗碎設備，JC系列顎式破碎機可廣泛應用于砂石骨料生產、礦物加工和建筑固廢資源化領域。

與傳統的顎式破碎機相比，JC系列顎式破碎機在設計和制造方面對細節更為重視，采用高強度材料及專業的制造工藝，具有結構強度更高、設備可靠性更高、破碎比更大、產量更高、綜合加工成本更低等優勢，備受礦業、冶金、建筑、化工、交通等行業客戶青睞。其中，JC783、JC771、JC663等大型顎式破碎機憑借超強的生產能力和高效能表現，更是大型軟、硬物料破碎項目粗碎作業的首選設備。

技術參數介紹

最大名義進料口尺寸：1500*2100mm

生產能力：最高可達2700t/h

應用領域：礦山、冶煉、建筑、化工、交通等行業

適用物料：花崗巖、大理石、玄武巖、石灰石、石英石、河卵石、鐵礦石、銅礦、金礦等各種軟、硬巖石和礦石

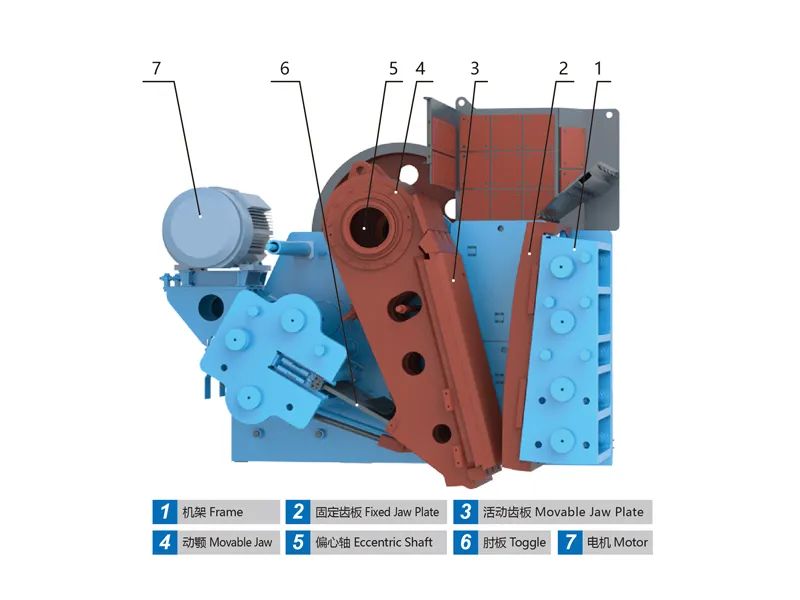

設備特點及優勢

• 堅固的結構

機架分為焊接式和組裝式兩種：中小型規格一般采用焊接式，大型規格一般采用組裝式。

焊接式采用大弧度過渡圓角、低應力區焊接方式， 大大降低了應力集中，保證了機架在各方向強度的均等， 具有耐沖擊性、受力均勻、低故障率等特點。

組裝式采用模塊化、無焊接框架結構設計，強度和可靠性高，同時整機組裝式設計，運輸、安裝更加方便，特別適用于地下礦井、高海拔礦山等狹小、運輸困難場所安裝。

• 優越的腔型設計，進料粒度大

采用對稱“V”形腔設計，肘板大傾角、大沖程，比傳統PE系列顎破進料粒度更大、產量更高、粒度更加均勻，顎板磨損降低。

• 重型動顎總成經久耐用

重型動顎總成采用鍛造的重型偏心軸、高質量重載滾動軸承， 有限元軟件優化的動顎體保證了動顎總成耐沖擊性和穩定性高；迷宮式密封、集中潤滑系統保證了軸承油脂不被污染、潤滑更加便捷， 使其運行時間更長。

• 動顎護板設計

動顎上方安裝了重型護板，可避免物料沖擊， 有效保護動顎體及其內部軸承不受損壞。

• 整體軸承座

整體鑄鋼軸承座結構保證與機架完全配合，使軸承運行更加平穩，避免了組合式軸承座在緊固過程中對軸承造成不必要的徑向載荷。

• 方便快捷的排礦口調整

JC系列顎式破碎機采用機械或液壓方式調整排料口， 其雙楔塊調整方式相對于墊片調整方式操作更加簡單、安全、快捷，節省了停機時間。

• 一體化電機安裝

電機座與破碎機機架一體式安裝方式，不僅節省了顎式破碎機的安裝空間， 而且由于機架、電機座、電機的同步運動、可調的電機座實現了三角帶張力的調節，從而使三角帶使用壽命更長。

• 減振安裝設計

破碎機采用專用的橡膠減震裝置固定，有效吸收了設備振動峰值， 同時允許破碎機垂直和縱向方向的位移， 從而降低了對基礎的沖擊。

• 易于實現自動化

如果采用液壓調整排料口，JC系列顎式破碎機可以完全集成在整個礦山的自動化系統中。破碎機的設置可以在破碎機旁的電氣柜上或操控室里，通過觸按按鈕，即使破碎機正在閑置（空轉）就可以完成。

破碎機軸承的潤滑也可自動完成，軸承溫度、破碎機轉速和破碎腔料位都可以監測并完全集成在自動化系統中。

JC顎式破碎機部分項目案例

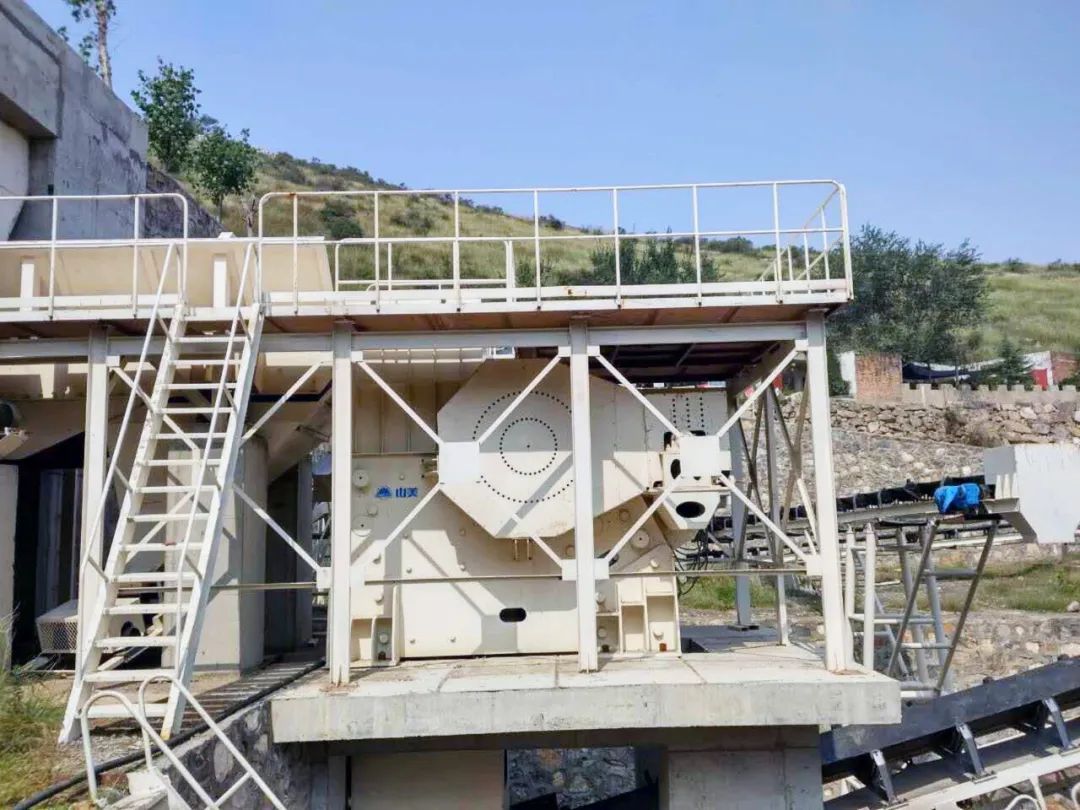

JC771、JC663顎式破碎機用于華潤（貴陽）年產500萬噸骨料項目

JC771顎式破碎機：名義進料口尺寸1500*1800mm，最大產量1800t/h

JC663顎式破碎機：名義進料口尺寸1200*1600mm，最大產量1475t/h

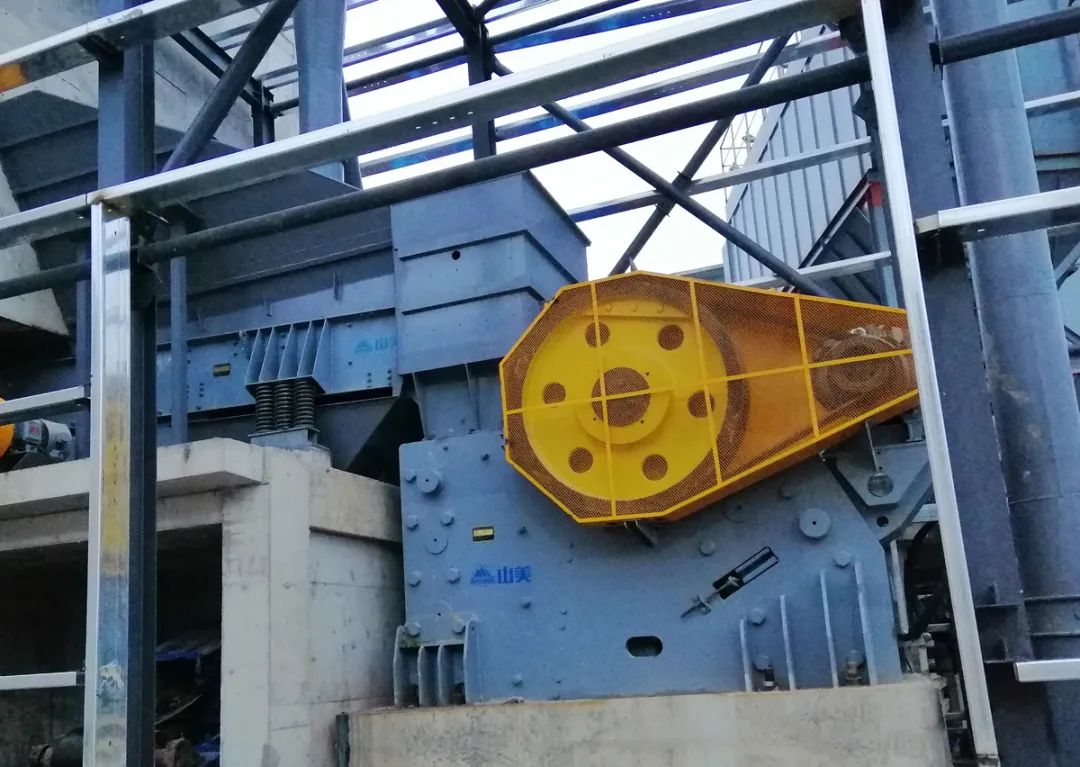

JC771顎式破碎機用于湖北利川時產1500t/h石灰石骨料項目

JC771顎式破碎機：名義進料口尺寸1500*1800mm，最大產量1800t/h

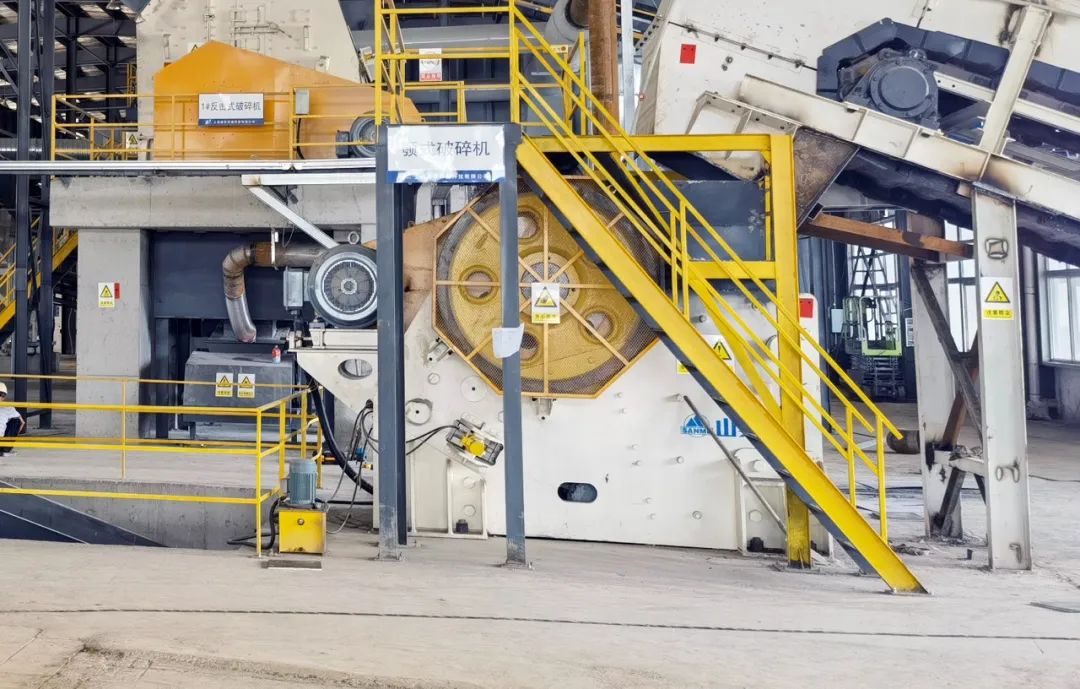

JC771顎式破碎機用于冀東水泥內蒙古石灰石破碎項目

JC771顎式破碎機：名義進料口尺寸1500*1800mm，最大產量1800t/h

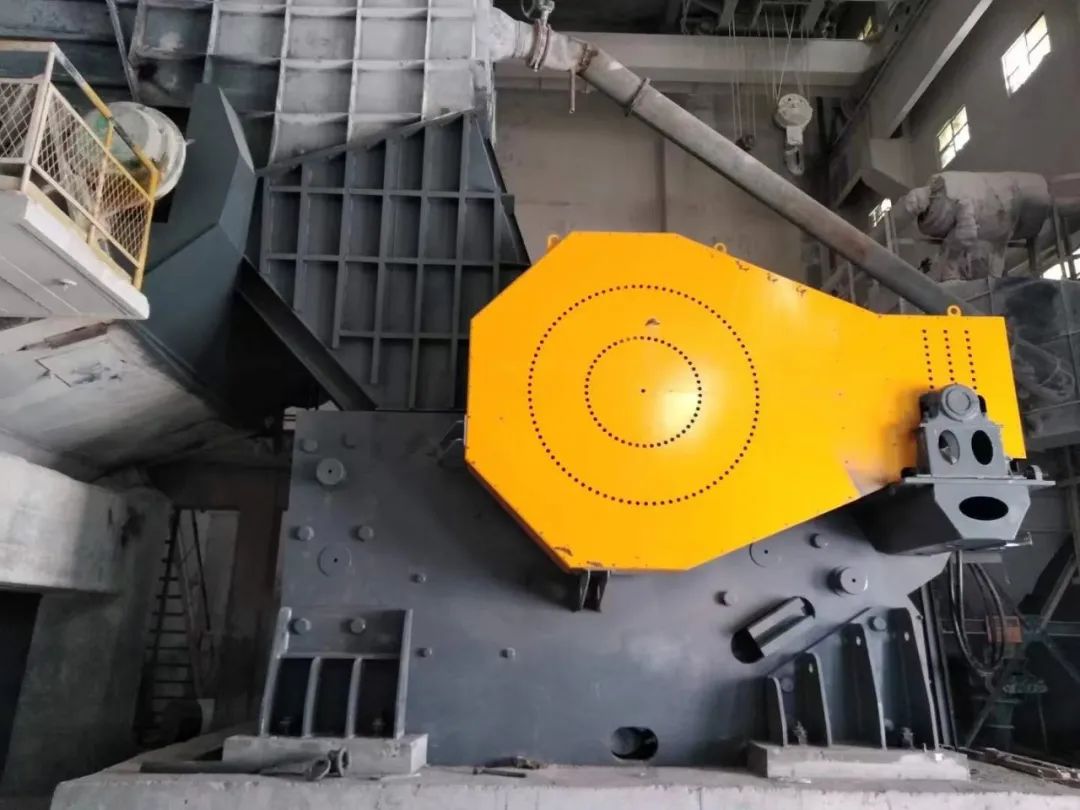

JC663顎式破碎機應用于中聯水泥內蒙古烏蘭察布1000TPH石灰石骨料項目

JC663顎式破碎機：名義進料口尺寸1200*1600mm，最大產量1475t/h

JC663顎式破碎機用于南京中材緬甸項目

JC663顎式破碎機：名義進料口尺寸1200*1600mm，最大產量1475t/h

JC663顎式破碎機用于廣西骨料項目

JC663顎式破碎機：名義進料口尺寸1200*1600mm，最大產量1475t/h

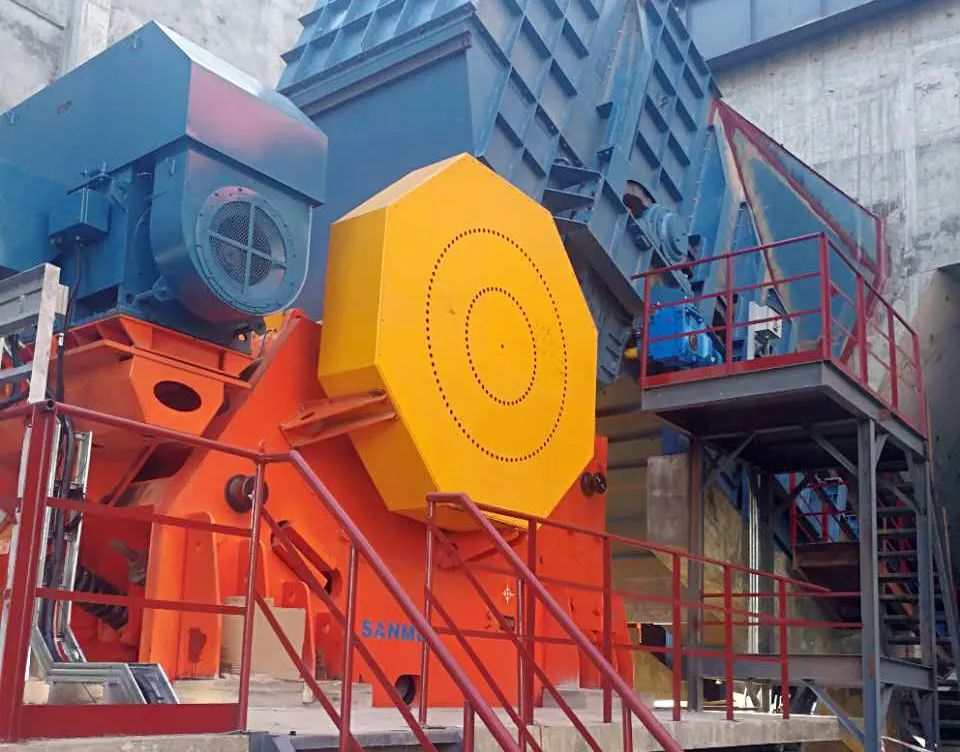

JC663顎式破碎機用于華新水泥長陽時產2000噸骨料生產EPCO項目

華新長陽項目使用山美JC663歐版顎式破碎機破碎125MPa白云巖，排料粒度小于300mm時，通過量達到1400t/h（含喂料機漏下的約150t/h）

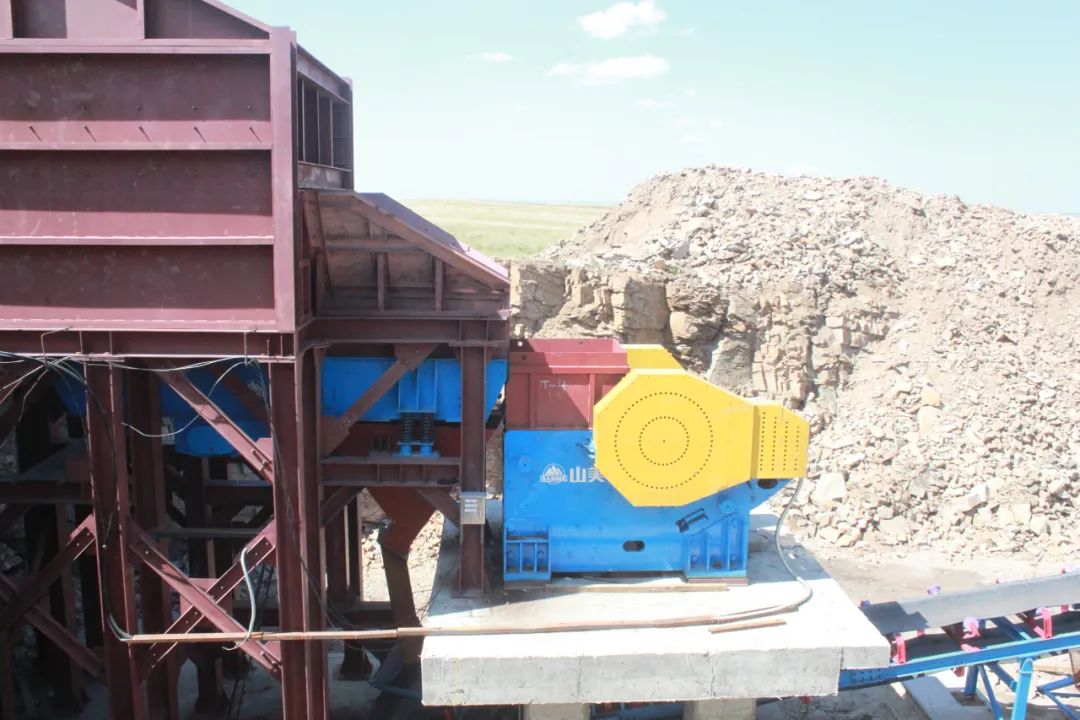

JC659顎式破碎機用于蒙古鐵礦破碎項目

JC659顎式破碎機：名義進料口尺寸1200*1600mm，最大產量1425t/h

JC555顎式破碎機用于河南洛陽骨料項目

JC555顎式破碎機：名義進料口尺寸1070*1400mm，最大產量945t/h

JC549顎式破碎機應用于中聯水泥河南南陽石灰石骨料項目

JC549顎式破碎機：名義進料口尺寸950*1250mm，最大產量845t/h

JC443顎式破碎機用于上海浦東建筑固廢資源化項目

JC443顎式破碎機：名義進料口尺寸850*1100mm，最大產量670t/h

JC443顎式破碎機應用于哈薩克斯坦花崗巖骨料項目

JC443顎式破碎機：名義進料口尺寸850*1100mm，最大產量670t/h

JC440顎式破碎機用于陜西西安建筑固廢資源化項目

JC440顎式破碎機：名義進料口尺寸760*1020mm，最大產量520t/h
